Il s’agit de la seule alternative aux méthodes traditionnelles de construction pour ce type de projets, pour alléger le poids et éviter les barrières architecturales.

Permettent des finitions de grande qualité, en économisant du travail et en facilitant la maintenance postérieuredes installations.



Partager



XSP Lite



XSP Pro



COMPLEMENTS

Llave XSP



Dilatador perimetral



Gancho espesorado



Cabeza sin pestañas

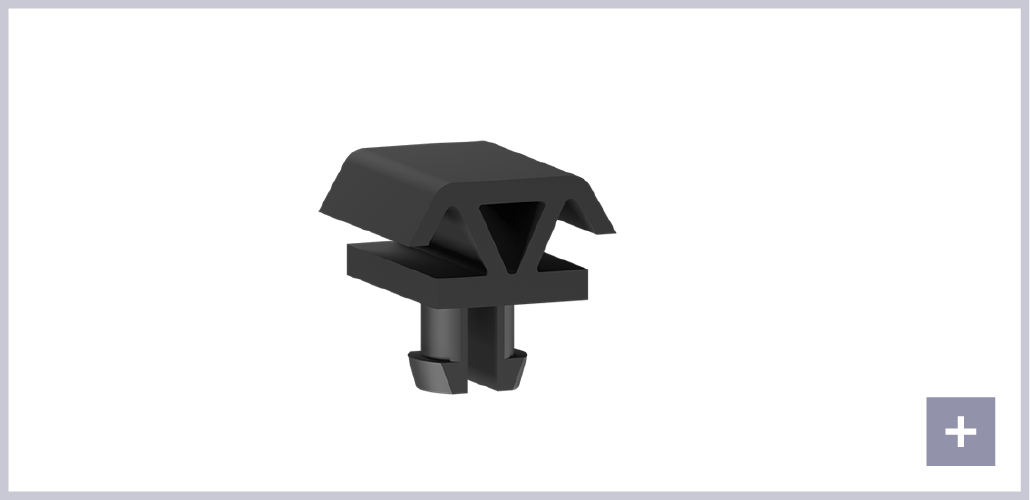

Clip rastrel



Rastrel aluminio



Tarima NFC Ipé

Tarima NFC Roble

Tarima NFC Polar

Tarima NFC Silver

Tarima NFC Cozumel*

Tarima NFC Cinnamon*

Tarima NFC Castaño*

Tarima NFC Teka*

COMPLEMENTOS

Anclaje tarima intermedio rápido



Cruceta rastrel baldosa



Cabeza rastrel madera



Contratuerca



Regulador de inclinación



Cuña pavimento técnico



Gancho espesorado



Llave para apretar contratuerca



CUANTIFICADOR PLOTS

Instrucciones

  • 1. Indicar el largo A y ancho B de embaldosado en m
  • 2. Indicar el formato de baldosa en cm
  • 3. Indicar la longitud máxima entre apoyos que admite la baldosa.
  • 4. Indicar si se precisa plot central o no.
TERRAZA
A Largo[m]
m
B Ancho[m]
m
Sup.
[m²]
00,0
BALDOSA
a Largo[cm]
cm
b Ancho[cm]
cm
PARÁMETROS DE PLOTS
Longitud máxima
entre Plots [cm]
cm
Plot central
[sí / no]
Junta
[mm]

TOTAL PLOTS

0 uds
RATIO
uds/m²
0

CUANTIFICADOR PLOTS CON RASTREL

Instrucciones

  • 1. Indicar el largo A y ancho B de embaldosado en metros.
  • 2. Indicar el formato de baldosa en cm.
  • 3. Indicar la separación entre rastreles x, y la distancia entre apoyos y. Ambos multiplo de la baldosa.
TERRAZA
A Paralelo a Rastrel [m]
m
B Perpendicular a Rastrel [m]
m
Sup. [m²]
00,0
BALDOSA
a Largo [cm]
cm
b Ancho [cm]
cm
e Junta [mm]
4 mm
INTER-EJES
X Inter-eje
rastrel [mm]
mm
Y Distancia
entre apoyos [mm]
mm
- Error el tamaño de la baldosa es menor que la separación entre rastrel.
Plots
0 uds
Rastrel 2m Ref. 03040141Z
0 uds
Clip rastrel Ref. 03040132E - 100uds.
0 bolsas
0 uds
Cruceta Rastrel Ref. 03040131E - 100uds.
0 bolsas
0 uds

CALCULEZ AUTOMATIQUEMENT

VOS PLOTS.

Plots réglables

Modo d’emploi

XSPLITE Mode d’emploi

Colocación Primeros Plots

1º Découpe des bases sur les bords et les angles

En suivant les guides de découpe, coupez la base pour ajuster la position du plot et le placer le plus près possible des murs de bord.

Nivelación de Baldosas Plots Peygran

2º Retrait des séparateurs sur les bords et les angles

Retirez les quatre séparateurs des plots d’angle, ainsi que les deux séparateurs des plots parallèles situés sur les bords.

Fijación Plots Peygran

3º Base autonivelante

Les bases permettent de corriger les inclinaisons de 3 % ou 5 % maximum selon le modèle.

Compensación Desnivel Plots Peygran

4º Nivellement des dalles

Faites pivoter la base dans le sens horaire ou antihoraire pour réduire ou augmenter la hauteur du support, respectivement, jusqu’à ce que la dalle soit de niveau.

Colocación Baldosas Contigua Plots Peygran

5º Création d’un joint de pourtour

Utilisez les dilatateurs de périmètre (accessoires) pour créer des joints de pourtour, et permettre la dilatation de la surface dallée sans transmettre de poussée aux revêtements périmétraux.

Nivelación Suelo Plots Peygran

6º Plancher à libre accès

Nous obtenons donc une surface à libre accès qui nous permet d’accéder aux installations inférieures dans le plénum telles que le tout-à-l’égout, les câbles électriques, les canalisations, etc.

XSPPRO Mode d’emploi

Colocación Primeros Plots

1º Découpe des bases sur les bords et les angles

En suivant les guides de découpe, coupez la base pour ajuster la position du plot et le placer le plus près possible des murs de bord.

Nivelación de Baldosas Plots Peygran

2º Retrait des séparateurs sur les bords et les angles

Retirez les quatre séparateurs des plots d’angle, ainsi que les deux séparateurs des plots parallèles situés sur les bords.

Fijación Plots Peygran

3º Base autonivelante

Les bases permettent de corriger les inclinaisons de 3 % ou 5 % maximum selon le modèle.

Fijación Plots Peygran

4º Nivellement des dalles

Faites pivoter l’écrou bleu dans le sens horaire ou antihoraire pour réduire ou augmenter la hauteur du support, respectivement, jusqu’à ce que la dalle soit de niveau.

Compensación Desnivel Plots Peygran

5º Création d’un joint de pourtour

Utilisez les dilatateurs de périmètre (accessoires) pour créer des joints de pourtour, et permettre la dilatation de la surface dallée sans transmettre de poussée aux revêtements périmétraux.

Colocación Baldosas Contigua Plots Peygran

6º Réglage de la hauteur après la pose du plancher

Une fois l’installation terminée, il est possible de régler la hauteur des plots à l’aide de la clé fournie afin de réajuster l’arasement du plancher de façon simple et pratique. Il convient de ne pas marcher sur les dalles qui reposent sur le plot à régler.

Nivelación Suelo Plots Peygran

7º Blocage du plot

Soulevez la clé jusqu’à la position intermédiaire, puis faites-la pivoter d’un quart de tour dans le sens anti¬horaire pour verrouiller la hauteur du plot et éviter tout réajustement postérieur.

Nivelación Suelo Plots Peygran

8º Plancher à libre accès

Nous obtenons donc une surface à libre accès qui nous permet d’accéder aux installations inférieures dans le plénum telles que le tout-à-l’égout, les câbles électriques, les canalisations, etc.
