Le système de nivellement de Peygran®, assure la planéité entre carrelages,en évitant les mouvements pendant la prise du mortier colle. Ainsi, nous réduirons les temps de pose de la céramique, et obtiendrons une finition parfaite et sans échelons. Un outil rapide et 100% efficace.

Système de nivellement
Mode d’emploi

1º RÉGLER LA TENAILLE

Régler la tenaille à l’échelle selon l’épaisseur de la céramique.

2º POSE LES BRIDES

Une fois tendu la colle, nous posons la premier pièce au niveau et nous le tassons à l’aide le maillet au caoutchouc. Nous introduisons les brides aux extrémités du carrelage à 50mm de bord.

3º INTRODUIRE LES COINS

Lorsque l’on pose les carrelages adjacents, nous introduisons manuellement les coins dans les brides.

4º SERRER

Appuyer la tenaille selon l’image et serrer au maximum pour araser les carrelages avant la solidification de la colle.

5º FRAPPER LÉGÈREMENT

Il est recommandé après avoir arasé le carrelage, de frapper légèrement avec une massue pour libérer les tensions.

6º ATTENDRE LE SÉCHAGE

Une fois la surfaces est terminée, laisser séché la colle le temps recommandé par le fabricant.

7º RETIRER LE SYSTÈME

Après ce temps, retirer les cales, en les frappant avec le maillet ou avec un cout de pied dans le sens du joint. Ne pas frapper les coins. La cale cassera toujours aux découpes latérales, en dessous. De la céramique.

8º COINS RÉUTILISABLES

Finalement récupérer les coins, éliminer le reste du bride et rejointoyer.

De combien de pièces avez-vous besoin?

Système Nivellement Avantage
Lorsque vous laissez l’installation à moitié terminée à la fin de la journée de travail et continuez le lendemain:
Assurez-vous de retirer le matériel de fixation ou la colle de la dernière file du carrelage, en utilisant la base d’une cale afin de laisser une petite cavité qui vous permettra d’y insérer la base des coins le lendemain. Le lendemain, assurez-vous d’abbord de remplir les points vides de la veille à l’aide d’une truelle avec des marges et remplissez le dos du carreaux avec le matériau de mortier. Insérez les brides et les coins et recommencez l’installation en suivant le même procédé.
Ne retirez pas manuellement les coins avant de rompre le système:
Pour qu’il casse correctement, la bride doit être sur tension. Si nous retirons les coins avant, nous éliminerons cette tension ainsi elles ne rompront pas correctement. Si elle ne casse pas correctement, nous pourrons tirer sur la bride à l’aide d’une tenaille. Elle cassera toujours à partir des prédécoupés brevetées dont elle dispose et donc en-dessous du carrelage. Dans tous les cas, les coins sont réutilisables.
N’installez jamais le système de nivellement aux angles des carrelages:
En effet il sera plus difficile de réaliser une installation précise, vous pourriez même casser le carreau en le serrant depuis l’angle et la soulever par rapport aux autres ; de plus il serait très difficile de conserver aligné le joint de remplissage.

El Sistema de Nivelación Peygran®, asegura la planitud entre baldosas, evitando los movimientos durante el fraguado del mortero.

Con ello, reduciremos los tiempos de colocación de la cerámica, consiguiendo
un acabado perfecto y sin escalones.

Una herramienta rápida y 100% efectiva.

Calzo 1, 2 y 3 mm

Calzo para nivelar cerámica de 1mm

El calzo es una pieza fabricada en un material de gran calidad, que permite que sea extremadamente resistente a la tracción, para así poder ajustar piezas de gran peso de forma rápida y efectiva.



Dispone de unos cortes laterales (patentados) que permiten que una vez terminado el trabajo (fraguado del mortero), podamos retirarlos de forma sencilla con un simple golpe lateral en el sentido de la junta, saltando siempre por los puntos mencionados los cuales quedan por debajo de la pieza nivelada.

Ref. Descripción mm Unds. Bolsas (x caja) Caja (cm) Peso (kg) Código
0200112 Calzo 1 (1/32") 100 30 59x39x41 16.50 842540208518
0200094 Calzo 1 (1/32") 300 12 59x39x41 16.50 842540208516
0200114 Calzo 2 (1/16") 100 30 59x39x41 16.50 842540208520
0200113 Calzo 2 (1/16") 300 12 59x39x41 16.50 842540208519
0200116 Calzo 3 (1/8") 100 30 59x39x41 16.50 842540208522
0200115 Calzo 3 (1/8") 300 12 59x39x41 16.50 842540208521

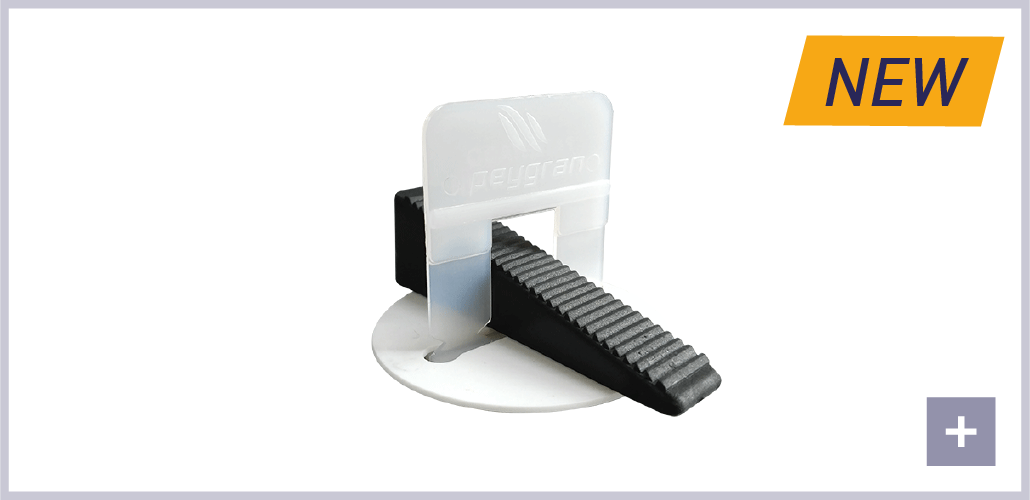

Cuña



Cuña para sistema de nivelación Peygran

Presenta unos dientes en forma de sierra para ajustarse con precisión en el calzo y conseguir la máxima eficacia.

La base de la cuña ha sido redondeada para evitar dañar el porcelánico. La cuña es reutilizable para múltiples ocasiones.

Ref. Descripción mm Unds. Bolsas (x caja) Caja (cm) Peso (kg) Código
0200110 Cuña nivelación - 100 37 59x39x41 24,90 842540208517
0200092 Cuña nivelación - 300 12 59x39x41 24,90 842540208515

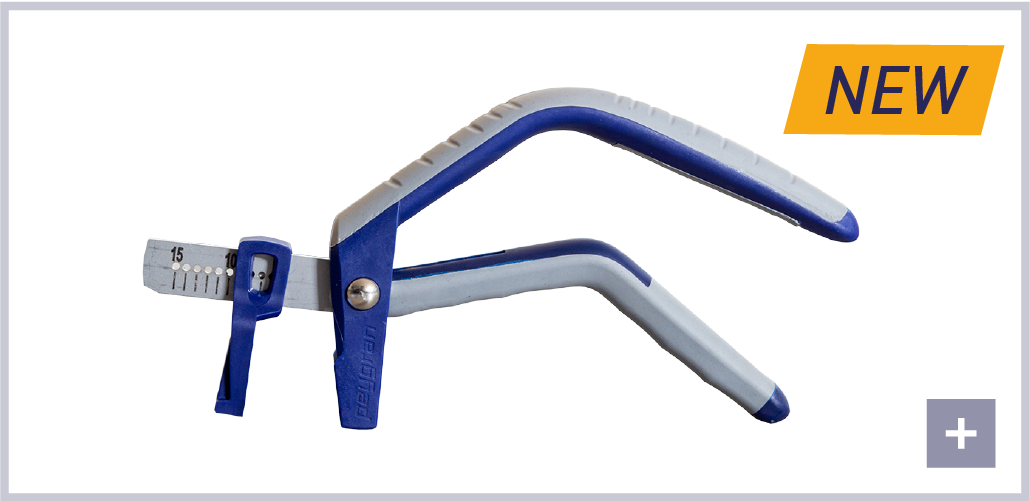

Alicate para cerámica

tenaza para nivelar cerámica Peygran

El alicate para cerámica dispone de una escala que hace referencia al espesor de la cerámica (sistema patentado). Ésta, nos permite ajustar fácilmente la herramienta a la presión requerida.

Si en un momento dado, necesitamos mayor presión, podríamos ajustar la herramienta un punto más, sin que ello provoque la rotura del calzo, o cualquier otro inconveniente.

Las partes en contacto con la cerámica están fabricadas en plástico para evitar dañar la cerámica.

Ref. Descripción mm Unds. Peso Unids. (x caja) Caja (cm) Peso (kg) Código
0200117 Alicate cerámica 3-15 1 0,23 kg 90 39x59x424  24 842540208523

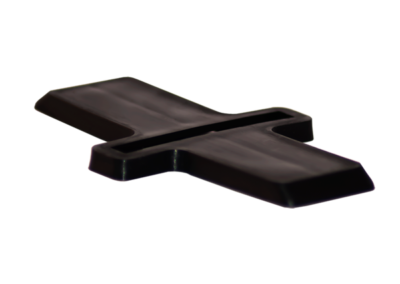

Suplemento



Suplemento para nivelar recubrimientos cerámcos

El suplemento, se ha fabricado para ampliar las funcionalidades de nuestro sistema, permitiéndonos trabajar en espesores de 3 a 5mm.

Lo utilizaremos tanto en espesores inferiores a 5mm como en espesores entre 17 a 20mm (junto al calzo de cerámica).

Se coloca en el calzo, debajo de la cuña; permitiendo centrar la cuña y ofreciendo mayor superficie de apoyo. Algo muy importante sobre todo en recubrimientos, al ser formatos tan delicados.

Al utilizarlo, en la escala de la herramienta deberemos incrementar 3 mm sobre el espesor de la pieza.

Ref. Descripción Unds. Bolsas (x caja) Caja (cm) Peso (kg) Código
0200095 Suplemento 100 40 59x39x41 56,90 842540208531
Kit de cerámica



Kit para nivelar porcelánico

El kit de cerámica está especialmente pensado como iniciación en el uso del sistema de nivelación.

Está compuesto por 100 calzos, 100 cuñas y un alicate.

Ref. Descripción mm Peso Kits (x caja) Caja (cm) Peso (kg) Código
0200120 Kit Cerámica 1 (1/32") 1,50 kg 12 27x19x15 19 842540208526
0200121 Kit Cerámica 2 (1/32") 1,50 kg 12 27x19x15 19 842540208527
0200122 Kit Cerámica 3 (1/32") 1,50 kg 12 27x19x15 19 842540208528
Calzo para piedra

Calzo para nivelar espesorados hasta 30mm

El calzo de piedra se ha diseñado especialmente para granito, piedra y mármol.

Permite trabajar entre 17 y 30mm. Ofrece mayor resistencia que el calzo normal, para poder así ajustar formatos tan pesados.

Entre 17 y 20 mm, lo utilizaremos junto con el suplemento especial, para asegurar el apriete. Se utilizará la misma cuña que en el calzo de cerámica.

Ref. Descripción mm Unds. Bolsas (x caja) Caja (cm) Peso (kg) Código
0200141 Calzo de Piedra 1 100 25 39x59x41 15.00 083765513005-5
0200139 Calzo de Piedra 1 300 9 39x59x41 15.00 083765513007-9
Cuña

Cuña para sistema de nivelación Peygran

Presenta unos dientes en forma de sierra para ajustarse con precisión en el calzo y conseguir la máxima eficacia.

La base de la cuña ha sido redondeada para evitar dañar el porcelánico. La cuña es reutilizable para múltiples ocasiones.

Ref. Descripción mm Unds. Bolsas (x caja) Caja (cm) Peso (kg) Código
0200110 Cuña nivelación - 100 37 39x59x41 24.90 083765513012-3
0200092 Cuña nivelación - 300 12 39x59x41 24.90 083765513010-9
Alicate para piedra

tenaza para nivelar mármol y piedra Peygran

El alicate para piedra tiene las mismas características que el alicate para cerámica.

La única diferencia reside en las medidas de referencia que encontramos en la escalada, que son para medidas de piedra.
Permite utilizar el alicate hasta 30mm.

Ref. Descripción mm Unds. (x caja) Caja (cm) Peso (kg) Código
0200140 Alicate piedra 16-30 90 39x59x41 0.25 083765513008-6
Suplemento

Suplemento para nivelar recubrimientos cerámcos

El suplemento, se ha fabricado para ampliar las funcionalidades de nuestro sistema, permitiéndonos trabajar en espesores de 3 a 5mm.

Lo utilizaremos tanto en espesores inferiores a 5mm como en espesores entre 17 a 20mm (junto al calzo de cerámica).

Se introduce en el calzo una vez colocado el pavimento. Ofrece mayor superficie de apoyo para la cuña, permitiendo centrar la misma, algo muy importante sobre todo en recubrimientos, al ser formatos tan delicados.

Al utilizarlo, en la escala de la herramienta deberemos incrementar 3 mm sobre el espesor de la pieza.

Ref. Descripción Unds. Bolsas (x caja) Caja (cm) Peso (kg) Código
0200095 Suplemento 100 40 59x39x41 56,90 842540208531

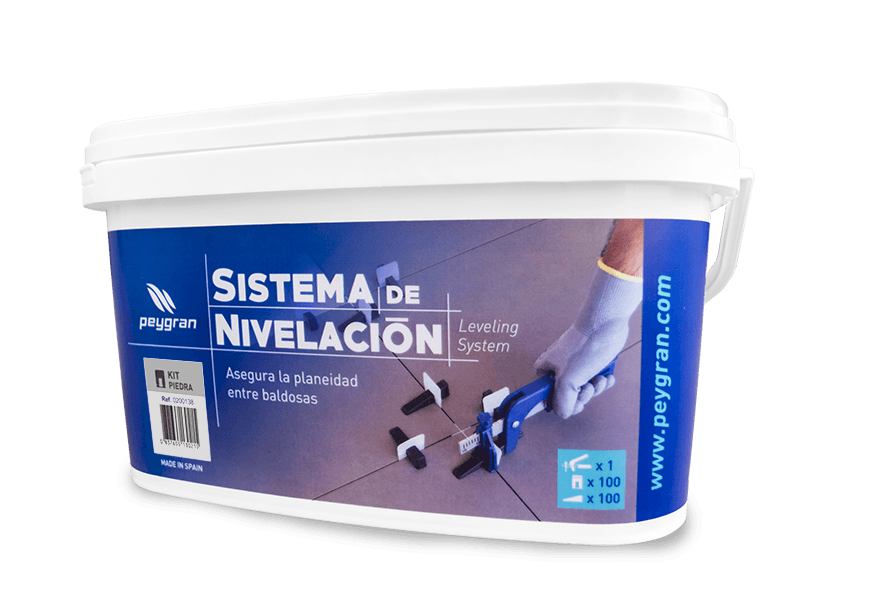

Kit piedra

Kit para nivelar piedra

El kit de piedra está especialmente pensado como iniciación en el uso del sistema de nivelación.

Está compuesto por 100 calzos, 100 cuñas y un alicate.

Ref. Descripción mm Peso Bolsas (x caja) Caja (cm) Peso (kg) Código
0200138 Kit Piedra 1 (1/32") 1,46 12 27x19x15 19 842540208512

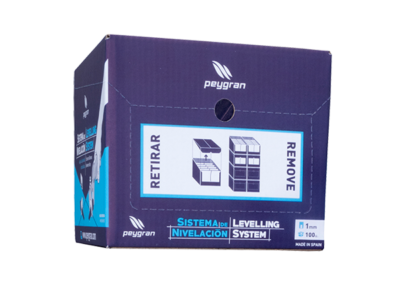

Peygran Box Sistema

El nuevo packaging Peygran Box supone una mejora en la presentación del producto en tienda, optimizando la exposición y la disposición del producto, haciéndolo así más visible. Tiene formato apilable con el fin de tener todos los componentes ordenados y bien clasificados.

Cada Peygran Box contiene 12 bolsas de 100u. ya sea de Calzos (1-2-3mm) o Cuñas.

El Formato Totem nos permite mostrar todas las medidas de calzos de forma ordenada y situarlo en cualquier sitio, sin necesidad de estantería.

Ref. Descripción mm (in) Unds. Unids. (x bolsa) Peso Unids (x caja) Caja (cm) Peso (kg) Código
0200123 Peygran Box Sistema calzo 1 1 (1/32") 100 3,00 kg 2 62x35x36 7,00 842540208965
0200124 Peygran Box Sistema calzo 2 2 (1/16") 100 3,00 kg 2 62x35x36 7,00 842540208966
0200125 Peygran Box Sistema calzo 3 3 (1/8") 100 3,00 kg 2 62x35x36 7,00 842540208967
0200126 Peygran Box Sistema cuña - 100 3,31 kg 2 62x35x36 7,62 842540208968
0200127 Peygran Box Sistema calzo piedra 3 (1/8") 100 3,73 kg 2 62x35x36 8,46 842540208553
Modo de uso

Ajuste del alicate de nivelación cerámica

1º AJUSTAR ALICATE

Ajustar el alicate en la escala según el espesor de la cerámica.

Colocar los calzos de nivelación cerámica

2º COLOCAR CALZOS

Una vez extendemos el cemento cola, colocaremos la primera baldosa a nivel y la asentaremos con el mazo. Introduciremos los calzos en los extremos de la baldosa (aprox. A 50mm).

Colocar las cuñas de nivelación cerámica

3º INTRODUCIR CUÑAS

Al colocar las baldosas adyacentes, introduciremos las cuñas en los calzos manualmente.

Nivelar cerámica con alicate nivelación

4º APRETAR

Apoyar el alicate según imagen y apretar al fondo para enrasar las baldosas antes de que solidifique la cola.

Liberar tensiones en las baldosas cerámicas

5º MACEAR LIGERAMENTE

Se recomienda una vez enrasada la baldosa, macerarla ligeramente para liberar tensiones.

Esperar el fraguado del mortero en la cerámica

6º ESPERAR SECADO

Una vez acabada la superficie, dejar fraguar la cola el tiempo recomendado por el fabricante.

Romper el sistema de nivelación cerámica

7º RETIRAR SISTEMA

Transcurrido el tiempo necesario, retirar los calzos, golpeándolos con una maza o el pie en el sentido de la junta (no golpear las cuñas). El calzo romperá siempre por los cortes laterales, debajo de la cerámica.

Reutilizar las cuñas del sistema de nivelación

8º CUÑAS REUTILIZABLES

Finalmente, recuperar las cuñas, desechar el resto del calzo y rejuntar.

Función
Para qué se utiliza el sistema de nivelación

1º Colocar medida

Para qué utilizar las crucetas autonivelantes

2º Apoyar alicate

Usar las crucetas autonivelantes

3º Apretar al máximo

Beneficios
Evitar escalones en los rectificados cerámicosReducir el tiempo de instalación de rectificados cerámicosComo evitar que se muevan los rectificados cerámicosComo alicatar un revestimiento cerámicoComo instalar cerámica rectificadaComo instalar grandes formatos cerámicosComo instalar una junta mínima en cerámicasistema de nivelaciión desde 3mm hasta 30
Consejos

En caso de dejar a medias la instalación al terminar la jornada y continuar al día siguiente. Asegúrese de retirar el material de sujeción o mortero de la siguiente fila de losas. También usaremos la base de un calzo para dejar un pequeño punto hueco en el mortero de la última fila de baldosas colocadas, que le permita insertar la base de los calzosen éste al día siguiente.

Al día siguiente, primero asegúrese de rellenar los puntos huecos del día anterior con una llana para márgenes y ‘rellene’ el dorso de la losa con el material de mortero.Inserte los calzos y cuñas y reanude la instalación, siguiendo el mismo proceso.

No retire las cuñas manualmente antes de romper el sistema. Para que se rompa correctamente, el calzo debe estar en tensión. Si quitamos las cuñas antes, eliminaremos dicha tensión, por lo que no se romperán correctamente.Si no se rompen correctamente por lo anteriormente indicado, podremos tirar del calzo con un alicate. Romperá siempre por los precortes patentados que éste dispone y por tanto, por debajo de la losa.

Nunca instale el sistema de nivelación en las esquinas de las losas.

Será más difícil realizar una instalación precisa, podría incluso romper la cerámica al apretarla de la esquina y levantarse del resto; además de ser muy difícil mantener alineada la junta de relleno.

¿Cuántas piezas necesitas?

cuánto rinde el sistema de nivelación cerámica
